第4页:实例图解显存编号(一)——现代编号识别法
●实例图解显存编号(一)
作为老牌的DRAM颗粒生产厂家,在如今的显卡上的显存中使用它的自然不在少数。就先让大家看看常见的几种Hynix的显存颗粒。
Hynix(现代)内存颗粒的编号规律
5ns 16位256MBits(32MB)
4ns 16位128MBits(16MB)
2.5ns 32位128MBits(16MB)
通过上面几幅图片的对比,观察力强的读者可能已经从中发现了一些规律了。对于新手而言,显然没必要对内存上每一位的编号都弄得一清二楚,需要了解其中关键的三组数字就基本上足够了。
为了直观的讲解,请大家看下面两幅图:

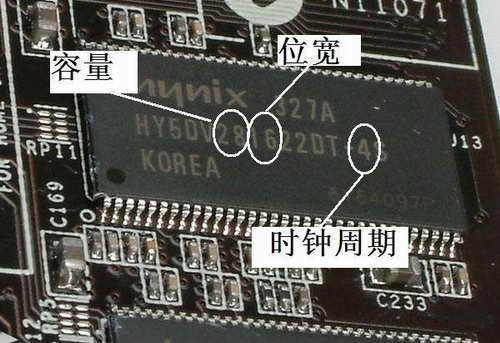

TSOP封装编号规律

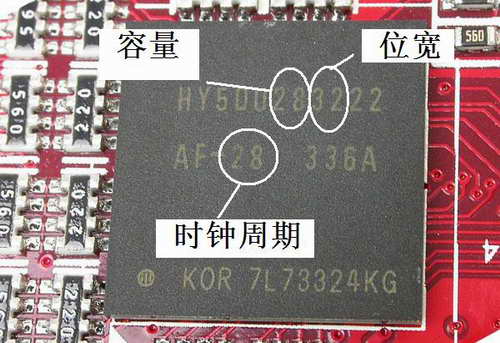

BGA封装的编号规律
无论TSOP的还是BGA的,上面的同一编码所代表的意义是一样的。对于表示容量的两位代码,64、66表示64MBits(8MB),28=128Mbits,56、57=256Mbits,12=512Mbits,1G=1GBits。接着两位表示位宽的代码意义也不难理解,16表示16位,32就表示32位。表示时钟周期的两位(或一位)代码也很好理解,4表示4ns,5表示5ns,25、28、36分别表示2.5ns、2.8ns和3.6ns,简而言之你看到的数字是一个的话那么时钟周期就是那个,两个的话就在中间加个小数点。
